tipos de sondas de ultrasonido y sus usos
Las sondas de ultrasonido son herramientas vitales en las imágenes médicas. Convierten la energía eléctrica en ondas de sonido. Estas ondas de sonido crean imágenes de las estructuras internas del cuerpo.
Los diferentes tipos de sondas de ultrasonido satisfacen diversas necesidades médicas. Cada tipo de sonda está diseñado para áreas anatómicas específicas. Esto garantiza imágenes precisas y detalladas.
Las sondas lineales son perfectas para imágenes vasculares. También se usan para piezas pequeñas como la tiroides. Su alta frecuencia proporciona una excelente resolución.
Las sondas curvilíneas son ideales para escaneos abdominales. Ofrecen un campo de visión más amplio. Esto los hace adecuados para imágenes obstétricas.
Las sondas de matriz en fases sobresalen en imágenes cardíacas. Pueden capturar imágenes cardíacas a través de las costillas. Esto es crucial para diagnosticar afecciones cardíacas.
Las sondas endocavitarias se utilizan para exámenes internos. Son esenciales para la imagen transvaginal y transrectal. Estas sondas proporcionan vistas internas detalladas.
Comprender los tipos de sonda de ultrasonido es crucial. Ayuda a los profesionales médicos a elegir la herramienta adecuada. Esto garantiza un diagnóstico preciso y una planificación efectiva del tratamiento.
¿Qué es una sonda de ultrasonido? Comprender los conceptos básicos
Una sonda de ultrasonido es un componente crítico en el diagnóstico médico. Es un dispositivo portátil que emite ondas de sonido. Estas ondas penetran en el cuerpo para producir imágenes de estructuras internas.
El funcionamiento de estas sondas se basa en el efecto piezoeléctrico. Este efecto implica convertir la energía eléctrica en vibraciones mecánicas. La sonda envía y recibe estas ondas de sonido.
Las sondas de ultrasonido también se conocen como transductores. Desempeñan un papel importante en la imagen invasiva no -. Esto los convierte en una opción preferida para varios exámenes médicos.
Hay varios tipos de sonda de ultrasonido, cada uno con características únicas. Estas diferencias satisfacen regiones anatómicas específicas y necesidades de imágenes. Algunas características clave incluyen frecuencia, forma y campo de visión.
Comprender estos conceptos básicos ayuda a seleccionar la herramienta adecuada para el trabajo. Estas opciones afectan directamente la calidad de las imágenes de diagnóstico. El conocimiento de los tipos de sondas de transductor de ultrasonido permite una atención optimizada del paciente.
¿Cómo funcionan las sondas de ultrasonido?

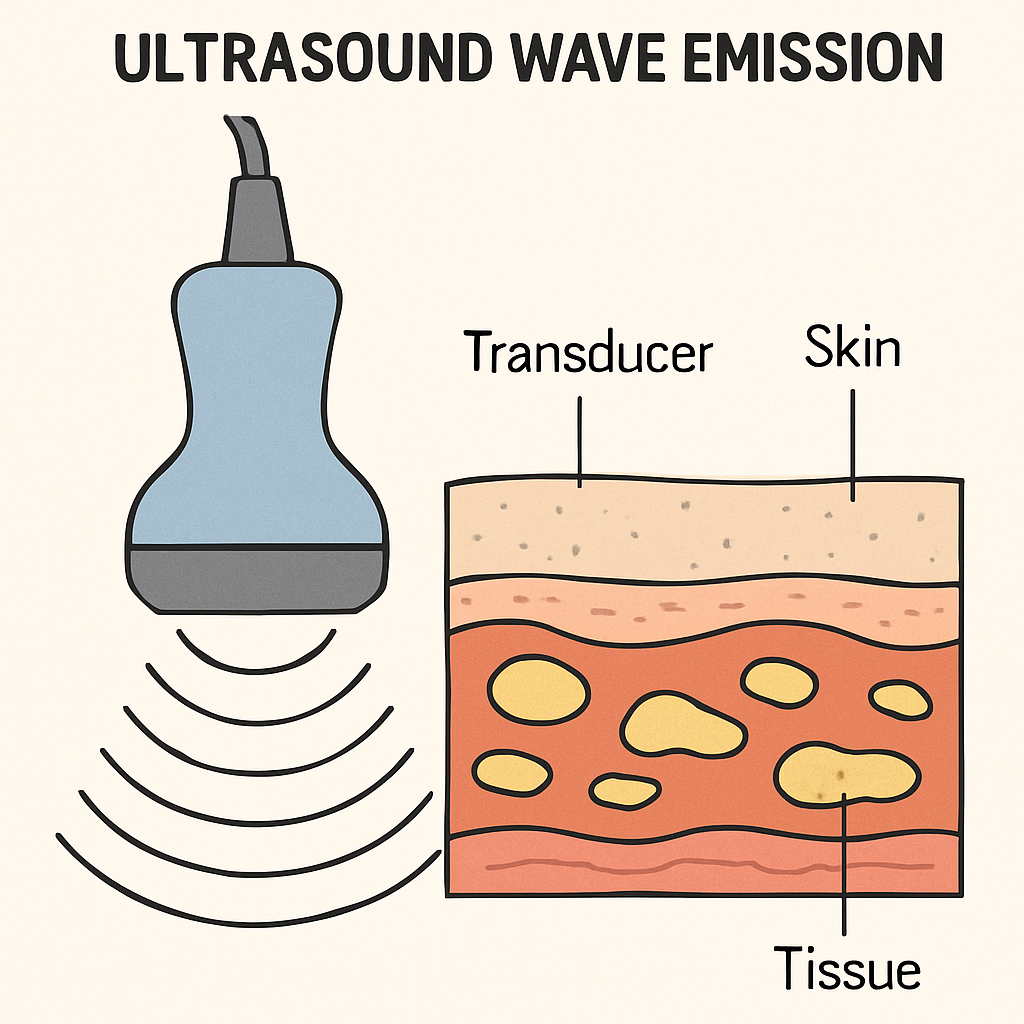

Las sondas de ultrasonido funcionan según los principios de onda de sonido. Emiten altas - ondas de sonido de frecuencia a través del cuerpo, que luego se reflejan. Esta reflexión crea una imagen de tiempo real - en el monitor.
El proceso implica varios pasos clave. Primero, la máquina de ultrasonido envía corrientes eléctricas a la sonda. Esta corriente genera ondas de sonido.
Las funciones principales de las sondas de ultrasonido incluyen:
Emitiendo ondas de sonido: La sonda envía ondas de sonido al cuerpo.
Recibir ecos: Captura las ondas de sonido que regresan después de recuperarse.
Procesamiento de datos: Convierte estos ecos de sonido en imágenes visibles.
La frecuencia de la sonda influye en la claridad y la profundidad de la imagen. Las frecuencias más altas proporcionan imágenes más nítidas pero penetran menos profundamente. Las frecuencias más bajas alcanzan más profundo pero ofrecen menos detalles.
Estas herramientas son versátiles y pueden adaptarse a diferentes necesidades médicas. Sin embargo, elegir la sonda apropiada es crucial para un diagnóstico efectivo.
Factores clave para elegir una sonda de ultrasonido
Seleccionar la sonda de ultrasonido correcta implica varias consideraciones. La especificidad de la aplicación es primordial. Cada sonda tiene fines de diagnóstico únicos.
La frecuencia de la sonda juega un papel crucial. Las frecuencias más altas son ideales para estructuras superficiales, mientras que las frecuencias más bajas se adaptan a imágenes de tejido más profundas.
Consideraciones importantes al elegir una sonda:
Objetivo: Considere la aplicación clínica específica.
Frecuencia: Elija basado en el detalle y la profundidad de la imagen deseados.
Compatibilidad: Asegúrese de que la sonda se ajuste a los sistemas de ultrasonido existentes.
Otro factor es el diseño de la sonda. La forma puede afectar la capacidad de acceder a ciertas áreas corporales. Las sondas lineales, por ejemplo, son excelentes para piezas pequeñas.
La comodidad y la usabilidad también son importantes. Las sondas deben ser ergonómicas, reduciendo la fatiga durante el uso prolongado. Comprender estos factores ayuda en la decisión efectiva -.
Descripción general de los tipos de sonda de ultrasonido
Las sondas de ultrasonido vienen en varios tipos, cada una diseñada para usos específicos. Conocer estas diferencias es esencial para un diagnóstico preciso. La matriz lineal, curvilínea, gradual y más contribuye a diversas necesidades de imágenes médicas.
Tipos principales de sondas de ultrasonido:
Sondas lineales: Alta frecuencia para imágenes de superficie.
Sondas curvilíneas: Vista amplia, perfecta para imágenes más profundas.
Sondas de matriz en fase: Ideal para imágenes cardíacas.
Cada tipo sirve objetivos anatómicos distintos. Las sondas lineales sobresalen en imágenes detalladas de piezas pequeñas. Las sondas curvilíneas proporcionan un campo más amplio para las evaluaciones de abdomen. Las matrices en fases entregan imágenes cardíacas precisas a través de las costillas.
Estas sondas difieren no solo en el diseño sino también en la función. Sus variadas frecuencias y formas atienden a diversos requisitos médicos.
Sondas de ultrasonido lineal
Las sondas de ultrasonido lineal son reconocidas por su alta salida de frecuencia -, lo que las hace adecuadas para imágenes detalladas. Proporcionan una excelente resolución, ideal para observar estructuras superficiales.
Estas sondas tienen una superficie de escaneo plano. Esta característica se adapta a sondas lineales para imágenes vasculares y evaluar piezas pequeñas como la tiroides y el seno. Debido a su alta frecuencia, ofrecen precisión en las imágenes pero tienen una penetración de profundidad limitada.
En entornos médicos, las sondas lineales se emplean con frecuencia en los exámenes musculoesqueléticos. Capturan eficientemente imágenes de tendones, músculos y articulaciones, ayudando a diagnosticar trastornos en estas áreas.
Las sondas lineales también son un elemento básico en los estudios vasculares. Visualizan efectivamente las venas y las arterias, ayudando a evaluar el flujo sanguíneo y detectar bloqueos.
Algunas aplicaciones significativas de sondas lineales incluyen:
Imagen vascular: Evaluación precisa de venas y arterias.
Imágenes de piezas pequeñas: Crítico para examinar la tiroides, los senos y los testículos.
Musculoesquelético: Excelente para evaluaciones de tendones y articulaciones.
Estas sondas también son esenciales para los entornos de emergencia y cuidados críticos. Su resolución ayuda a realizar evaluaciones de cama rápidas y precisas.
Para optimizar su uso, los usuarios deben comprender el rango de frecuencia de la sonda y las técnicas de manejo adecuadas. El mantenimiento adecuado garantiza un alto rendimiento continuo en entornos clínicos.
Sondas de ultrasonido curvilíneas (convexas)
Las sondas de ultrasonido curvilíneas, a menudo denominadas sondas convexas, son conocidas por su amplio campo de visión. Esta característica los hace perfectos para los exámenes abdominales.
Estas sondas funcionan a una frecuencia más baja en comparación con las sondas lineales. Como resultado, ofrecen una penetración de tejido más profunda, esencial para obtener imágenes de órganos más grandes.
En obstetricia, las sondas curvilíneas son indispensables. Permiten una visualización detallada del feto en desarrollo durante la verificación del embarazo - UPS, asegurando la salud de la madre y el bebé.
Su cabeza de transductor curva facilita el acceso a áreas anatómicas anchas. Esto los hace muy efectivos para tareas generales de imágenes de propósito -}, incluidas las evaluaciones del hígado y los riñones.
Los usos clave para las sondas curvilíneas incluyen:
Imagen abdominal: Vistas integrales de órganos como el hígado, el bazo y la vesícula biliar.
Imagen obstétrica: Monitoreo del crecimiento fetal y la salud durante todo el embarazo.
Exámenes ginecológicos: Visualizar los órganos pélvicos para anomalías.
Los beneficios de las sondas curvilíneas se extienden más allá de los exámenes estándar. Su capacidad para proporcionar imágenes expansivas las hace valiosas en entornos de emergencia.
Para maximizar su utilidad, los profesionales deben seleccionar la configuración de frecuencia correcta. Esto garantiza una profundidad y resolución óptimas, crucial para la claridad del diagnóstico.
Mantener estas sondas implica una inspección regular para el desgaste y la limpieza adecuada para evitar la contaminación. Su delicado diseño requiere cuidado para garantizar la longevidad.
Sondas de ultrasonido de matriz en fase
Las sondas de ultrasonido de matriz en fase son únicas debido a sus capacidades de imágenes compactas en forma de sector -. Excelentes para navegar por pequeñas ventanas acústicas, lo que las hace ideales para aplicaciones cardíacas.
Estas sondas emiten vigas estrechas que pueden dirigirse electrónicamente. Esto permite a los médicos reunir imágenes detalladas de estructuras complejas como el corazón.
Las sondas de matriz en fase se usan con frecuencia en ecocardiografía. Su capacidad para capturar el movimiento de tiempo real - de las cámaras y válvulas del corazón es crucial para diagnosticar afecciones cardíacas.
Su diseño facilita la imagen entre las costillas, que es esencial para imágenes cardíacas precisas. Esta característica es particularmente beneficiosa en entornos de cuidados intensivos.
Las aplicaciones clave de las sondas de matriz gradual incluyen:
Ecocardiografía: Evaluar la función cardíaca, los problemas de la válvula y el flujo sanguíneo.
Medicina de emergencia: Diagnóstico rápido en situaciones críticas.
Imagen torácica: Evaluación de condiciones pulmonares y pleurales.
A pesar de su uso especializado, estas sondas poseen versatilidad. A menudo se emplean en entornos de ritmo rápidos - donde la precisión es crítica.
Los operadores deben ser expertos en el control de la configuración de la sonda. Los ajustes pueden afectar la claridad y la precisión de las imágenes cardíacas, afectando los resultados de diagnóstico.
La atención adecuada incluye un manejo cuidadoso para evitar daños y limpieza regular. Estas prácticas aseguran la longevidad y la confiabilidad de las sondas.
Sondas de ultrasonido endocavitarias
Las sondas de ultrasonido endocavitarias están diseñadas específicamente para exámenes internos. Proporcionan imágenes de resolución de alto - de estructuras dentro de las cavidades corporales.
Estas sondas son herramientas esenciales en ginecología y urología. Al ofrecer imágenes de proximidad, ayudan a los médicos a obtener imágenes detalladas de la anatomía.
Las sondas endocavitarias a menudo cuentan con un transductor pequeño y curvo. Este diseño permite una fácil inserción en los orificios corporales para una adquisición óptima de imagen.
Las aplicaciones clave de las sondas endocavitarias incluyen:
Ultrasonido transvaginal: Evaluar los órganos reproductivos y guiar los procedimientos de fertilidad.
Ultrasonido transrectal: Evaluación de la glándula prostática y biopsias guía.
Escaneos del embarazo temprano: Proporcionar imágenes detalladas del feto y el útero.
Su alta frecuencia garantiza una excelente claridad de imagen, pero limita la penetración de profundidad. Este intercambio - es aceptable debido al enfoque en las estructuras cercanas.
El uso de sondas endocavitarias requiere consideraciones de consentimiento y comodidad del paciente. La técnica adecuada y la manera de cabecera son cruciales para la cooperación del paciente.
La técnica estéril y las cubiertas de sonda son prácticas estándar para mantener la higiene. La limpieza evita la contaminación e infección cruzada -.
Los operadores deben asegurarse de que la sonda se maneje suavemente para evitar daños. El mantenimiento de rutina extiende la vida útil funcional del equipo.
Sondas de ultrasonido lápiz (CW Doppler)
Las sondas de lápiz, también conocidas como sondas Doppler de onda continua (CW), están especializadas para medir las velocidades del flujo sanguíneo.
Estas sondas no se usan para obtener imágenes, sino que se destacan en las evaluaciones hemodinámicas. Su aplicación principal está en estudios vasculares.
Las sondas de lápiz son livianas y tienen un diseño simple con dos cristales piezoeléctricos. Uno emite continuamente ondas de sonido mientras que el otro las recibe.
Las aplicaciones clave incluyen:
Evaluación vascular periférica: Analizar el flujo sanguíneo en las extremidades.
Estudios cardíacos: Evaluar las funciones de la válvula cardíaca.
Monitoreo quirúrgico: Comprobación del flujo sanguíneo durante los procedimientos.
Su alta sensibilidad los hace ideales para medir flujos de sangre de velocidad -}. Sin embargo, su incapacidad para generar imágenes requiere técnicas de imagen complementarias.
Este tipo de sonda es muy valorada por su precisión en el análisis del flujo sanguíneo. Su tamaño compacto también permite un manejo fácil.
Sondas de ultrasonido 3D y 4D
Las sondas de ultrasonido 3D y 4D han revolucionado las imágenes médicas al proporcionar puntos de vista volumétricos y dinámicos. Estos avances mejoran la visualización de estructuras anatómicas, ofreciendo un examen más completo que las sondas 2D tradicionales.
La diferencia entre las sondas 3D y 4D se encuentra en movimiento. Mientras que las sondas 3D capturan imágenes volumétricas estáticas, las sondas 4D agregan la dimensión del tiempo, creando imágenes de video de tiempo - real.
Estas sondas son invaluables en obstetricia, lo que permite evaluaciones fetales detalladas. Los padres se benefician al ver imágenes realistas de su hijo no nacido, mientras que los médicos obtienen información sobre el desarrollo fetal y la salud.
Las aplicaciones clave de las sondas 3D y 4D incluyen:
Obstetricia: Examen detallado de la anatomía fetal.
Ginecología: Evaluación de estructuras uterinas y ováricas.
Cardiología: Evaluar las estructuras y funciones cardíacas.
Los avances tecnológicos continúan mejorando la calidad de la imagen y la velocidad de captura. Estas mejoras admiten diagnósticos y resultados más precisos.
Sondas de ultrasonido especializadas
Las sondas de ultrasonido especializadas están diseñadas para escenarios de imágenes únicos y desafiantes. Estas sondas extienden las capacidades de la tecnología de ultrasonido, que aborda las necesidades clínicas específicas con precisión.
Las sondas de ultrasonido intravascular (IVUS), por ejemplo, son dispositivos en miniatura utilizados dentro de los vasos sanguíneos. Proporcionan imágenes detalladas cruciales para los procedimientos cardiovasculares, ayudando a evaluar la acumulación de placas y las paredes de la arteria.
Otro ejemplo innovador es la sonda intraoperatoria. Estos se usan durante las cirugías para guiar los procedimientos y confirmar los resultados, ofreciendo el soporte de imágenes de tiempo - real en entornos complejos.
Las sondas especializadas incluyen:
IVUS sondas: Imágenes detalladas dentro de los vasos sanguíneos.
Sondas intraoperatorias: Utilizado durante cirugías para orientación y evaluación.
Sondas endoscópicas: Combinado con endoscopios para imágenes gastrointestinales.
Estas herramientas especializadas destacan la versatilidad de la tecnología de ultrasonido. Juegan roles vitales en un amplio espectro de campos médicos, desde gastroenterología hasta cirugía vascular.
Los desarrollos en tecnología mejoran constantemente la función y la eficacia de las sondas especializadas, ampliando sus aplicaciones clínicas.
Frecuencia, profundidad y resolución: cómo el diseño de la sonda afecta las imágenes
El diseño de una sonda de ultrasonido afecta en gran medida sus capacidades de imagen. Los factores clave incluyen frecuencia, profundidad y resolución. Cada uno juega un papel crucial en la determinación de la calidad de la imagen y la idoneidad de la aplicación.
Las sondas de mayor frecuencia proporcionan imágenes más claras con una mejor resolución. Excelentes en imágenes detalladas de estructuras superficiales como tendones y músculos. Sin embargo, su profundidad de penetración es limitada, lo que los hace menos efectivos para los tejidos más profundos.
Por el contrario, las sondas de menor frecuencia penetran más profundamente en el cuerpo. Son ideales para obtener imágenes de órganos más profundos, pero sacrifican algunos detalles y claridad de la imagen.
Comprender el equilibrio entre:
Frecuencia: Afecta el detalle y la profundidad de la imagen.
Profundidad: Determina hasta qué punto la sonda puede 'ver' adentro.
Resolución: Influye en la claridad y detalle de la imagen.
Seleccionar las bisagras de la sonda correcta en el área a examinar y requerir la calidad de la imagen. Combinar las especificaciones de la sonda con las necesidades clínicas es clave para obtener imágenes de diagnóstico precisas y útiles.
Los avances tecnológicos continúan refinando las salidas de comercio - entre estos factores, mejorando la versatilidad general de las imágenes.
Aplicaciones clínicas comunes para cada tipo de sonda
Diferentes tipos de sondas de ultrasonido encuentran cada uno su nicho en entornos clínicos. Atacan a necesidades de imágenes específicas en varios campos médicos.
Las sondas lineales se usan con frecuencia en imágenes vasculares. Su alta resolución ayuda a evaluar los vasos sanguíneos y los órganos pequeños.
Las sondas curvilíneas se emplean comúnmente para imágenes abdominales y obstétricas. Ofrecen un campo más amplio, ideal para visualizar estructuras internas más grandes.
Las sondas de matriz en fase se especializan en imágenes cardíacas. Su haz estrecho permite imágenes del corazón detalladas, incluso a través de las costillas.
Las sondas endocavitarias son adecuadas para exámenes internos. Son ideales para los procedimientos transvaginales y transrectales, que ofrecen imágenes cercanas -.
Las sondas especializadas como 3D y 4D se usan en escaneos prenatales. Dan vida al desarrollo fetal con imágenes volumétricas.
Las aplicaciones clínicas clave incluyen:
Lineal: Imágenes de partes vasculares y pequeñas
Con línea no recta: Escaneos abdominales y obstétricos
Matriz: Evaluaciones cardíacas
Endocavitario: Exámenes internos
3D/4D: Imágenes de desarrollo fetal
Estas diversas aplicaciones demuestran la versatilidad y especificidad de las sondas de ultrasonido en el diagnóstico médico.
Avances en la tecnología de sonda de ultrasonido
La tecnología de ultrasonido evoluciona continuamente, mejorando las capacidades de imágenes y la precisión diagnóstica. Los avances recientes han llevado a sondas más precisas y versátiles.
Los nuevos materiales han mejorado la durabilidad y la sensibilidad de la sonda. Esto permite una mejor transmisión de onda de sonido e imágenes más claras.
La miniaturización de componentes ha llevado a dispositivos de ultrasonido más portátiles. Estos pueden proporcionar imágenes de tiempo real - en diversos entornos, desde clínicas hasta ubicaciones remotas.
La integración con la inteligencia artificial está en aumento. La IA ayuda en el análisis de imágenes, reduciendo los errores de interpretación y la mejora de la eficiencia.
Los avances tecnológicos clave incluyen:
Innovación material: Transmisión mejorada y claridad de imagen
Diseños portátiles: Accesibilidad mejorada en lugares variados
Integración de IA: Mayor precisión diagnóstica
Estas innovaciones hacen de la ecografía una opción principal en imágenes invasivas no -.
Cuidado y mantenimiento adecuados de sondas de ultrasonido
El cuidado adecuado de las sondas de ultrasonido extiende su vida útil y garantiza imágenes precisas. El mantenimiento regular es crucial para un rendimiento confiable.
Limpie las sondas a fondo después de cada uso. Use desinfectantes aprobados para prevenir la infección. Evite los productos químicos duros que pueden dañar las superficies.
Inspeccione las sondas regularmente en busca de signos de desgaste o daño. Reemplace los cables desgastados y los componentes dañados de inmediato para evitar imágenes comprometidas.
El almacenamiento adecuado es esencial. Almacene las sondas en cajas o bastidores designados para evitar gotas o impacto accidentales.
Los consejos de mantenimiento clave incluyen:
Use agentes de limpieza aprobados
Inspeccionar el desgaste
Almacenar correctamente para evitar daños
La atención consistente asegura que las sondas funcionen de manera óptima, proporcionando imágenes de diagnóstico precisas.
Preguntas frecuentes sobre los tipos de sonda de ultrasonido
Comprender las sondas de ultrasonido puede provocar muchas preguntas. Aquí, abordamos consultas comunes.
¿Cuál es la diferencia entre las sondas lineales y curvilíneas?Las sondas lineales entregan imágenes de resolución - para estructuras superficiales. Las sondas curvilíneas, con un amplio campo de visión, son ideales para imágenes más profundas como los exámenes abdominales.
¿Cómo funcionan las sondas de matriz gradual?Las sondas de matriz en fase utilizan múltiples elementos pequeños que disparan las ondas de sonido secuencialmente, capturando imágenes detalladas, especialmente en evaluaciones cardíacas.
Las preguntas comunes incluyen:
¿Para qué se utilizan las sondas de matriz en fase?
¿Por qué son beneficiosas las sondas 3D en obstetricia?
¿Cómo se relaciona la frecuencia de la sonda con la resolución?
¿Se usan todas las sondas indistintamente?Cada sonda tiene un propósito específico. Es vital seleccionar el tipo correcto para la tarea de diagnóstico prevista para garantizar resultados óptimos de imágenes.
La navegación de los tipos de sonda ayuda a optimizar los resultados de diagnóstico y mejorar la atención al paciente.
Conclusión: Elegir la sonda de ultrasonido correcta para sus necesidades
Seleccionar la sonda de ultrasonido apropiada es crucial para diagnósticos precisos. La diversidad en los tipos de sonda permite soluciones de imagen a medida. Esto garantiza que tanto la atención al paciente como los resultados clínicos estén optimizados.
Considere la aplicación clínica específica al seleccionar una sonda. Piense en la anatomía que se está examinando y la profundidad requerida. El diseño de cada sonda ofrece ventajas únicas.
Los factores clave en la selección de la sonda incluyen:
Frecuencia de la sonda
Campo de visión
Aplicación clínica
Resolución de imágenes
Siempre equilibre estos factores con los beneficios y limitaciones de cada sonda. La capacitación adecuada y la familiaridad con los tipos de sondas son esenciales para un uso efectivo. Este conocimiento faculta a los profesionales a tomar decisiones informadas, mejorando la precisión del diagnóstico y las experiencias del paciente. Evaluación consistente del rendimiento de la sonda ayuda a mantener estándares de imagen confiables.
